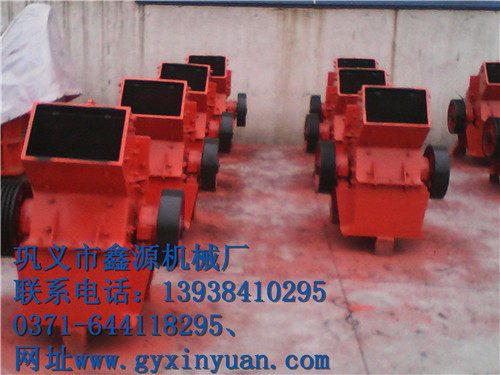

錘式破碎機是一種常見的破碎設備適用于在水泥，化工，電力，冶金等工業部門破碎中等硬度的物料，如石灰石，爐渣，焦碳，煤等物料的中碎，細碎作業，由錘頭、主軸與軸承、銷軸、錘架及轉盤組成。
錘頭設計需要注意
錘頭是錘式破碎機較關鍵的零件，而錘頭的質量大小將直接影響破碎效果。若錘頭質量過小，則不能滿足一次將物料打碎的要求；若錘頭質量過大，則無用功消耗過多，也不經濟。 整個轉子的零件都由主軸來支撐，主軸又裝在機架側壁流動軸承中。破碎板工作時所產生的沖擊力也由主軸承受，因此，錘破機要求主軸的材料具有較高的強度和韌性。
錘頭銷孔位置的確定
錘式破碎機轉子雖然達到了轉子平衡的要求，但如果錘頭懸掛得不正確，即銷孔位置不對，也會造成隨錘頭對物料的沖擊，對銷軸、主軸和軸承產生沖擊反力，為了使破碎機工作時，在錘頭銷軸上不產生反作用力，必須使錘頭處于沖擊下平衡狀態。所謂平衡狀態，就是錘頭沖擊物料后，懸掛銷軸上不產生沖擊反力。本質上就是正確選擇銷孔位置。
錘式破碎機錘架與轉盤
錘架的作用，主要是通過轉盤與銷軸將主軸與錘頭連接起來。錘架是由多個轉盤和壓緊轉盤、銷軸等組成的。錘架是靠兩端壓緊轉盤和鎖緊螺母固定在一起，錘頭就裝 在銷軸上。轉盤有三角形、圓形和十字形幾種。不論哪種形式，在強度、剛度允許條件 下，盡量減輕質量，因為錘式破碎機與反擊式破碎機是不一樣的，它是僅僅依靠錘頭的動能來完成對物料破碎。
錘式破碎機箅條篩
箅條篩就是用箅條做成的篩子。箅條的排列形式是與錘頭運動方向垂直， 與轉子的回轉半徑有一定間隙的圓弧狀，合格產品通過斷面形狀有三角形、矩形和梯 形三種，通常用錳鋼鑄成。
